Доработка радиостанции Megajet mj-555

!!! УРА !!!
Радостная новость для всех любителей радиостанций Megajet MJ-555.
С 24,12,2014 начинаю профессиональную доработку радиостанций Megajet MJ-555 с серийным номером начинающимся на 14. Оказалось, что все номиналы всех элементов точь в точь как у станций с 13 серийником, просто расположены в других местах на плате. После нескольких дней поиска, подбора и тестирований получилась отличная станция. Никаких претензий и недочетов в работе станции не обнаружено, как всегда надежная и безупречная работа. Самое сложное, это замена разъема, его теперь впаяли в плату (причем жёсткость крепления намного хуже, чем во всех предыдущих партиях) и что бы его демонтировать, нужно откручивать плату от шасси, откручивать все транзисторы и микросхемы от радиаторов, выпаивать разъем RJ-45 и собирать все обратно. Вырез в лицевой панели теперь намного больше и если просто вмонтировать стальной разъем, то по углам, с верху и с низу будут сквозные щели, а это не допустимо, поэтому предварительно нужно - расплавленным черным пластиком создать новую форму отверстия, затем обработать и уже потом смонтировать новый разъем. Монтаж разъема в целом занимает около 1 часа, помимо пайки. Только из-за этого стоимость доработки будет выше, чем на станции 11-12-13 года. Все дополнительные фишки остаются в силе, включая НОВЫЙ тип удлинителя ВРЕЗКА.
Пункты доработки для Megajet MJ-555 - с 14 серийником:
1. Замена штатных разъемов RJ-45 на стальные (в базе и на кабеле тангенты)
2. Корректировка порогового шумоподавителя
3. Корректировка автоматического шумоподавителя (ASQ)
4. Установка гистерезиса (порог между открыванием и закрывание шумоподавителя)
5. Удаление щелчков при открывании шумоподавителя
6. Улучшение AM и FM модуляции (добавляются верхние частоты и громкость)
7. Стабилизация питания основного микропроцессора
8. Устранение самовозбуждения электретного микрофона в режиме "передача"
9. все остальные работы как обычно.
Жизнь продолжается :)

В магазин

Внимание! Если вы решили самостоятельно доработать рацию по методике с сайта СиБиРу, то будьте осторожны. Все радиостанции Megajet mj-555 последних поставок с серийными номерами начинающимся на 1302-1309 имеют непостоянные номиналы элементов, даже в одной коробке (10 раций) попадаются экземпляры с платами на которых СИЛЬНО отличаются номиналы CMD элементов друг от друга!!! Причем серийник на всех корпусах может быть любой 1302-1309, а на всех платах 1107, и все равно детали отличаются. Мне пришлось экспериментировать и подбирать новые номиналы.

Схема стандартной доработки (ТОЛЬКО 10-13 серийные номера) "аналогична" варианту на форуме ci-bi.ru. Вот прямая ссылка. На ci-bi.ru мой ник Korolevich. Обсуждение моего сайта на форуме НЕ ПРИВЕТСТВУЕТСЯ, давайте соблюдать это правило :)

Если вы уже приобрели эту рацию, и хотите сами ее доработать, то реально оценивайте свой радиомонтажный опыт. Если нет нужного опыта или инструментальной базы - лучше поручите доработку профессионалам. Стоимость стандартной доработки вашей рации - 1500 рублей, но при условии, что она новая и в ней никто не "копался", а так-же если серийный номер начинается на 12,13 (это годы изготовления). В случае если серийный номер начинается на 10, 11, то скорее всего рация будет нуждаться в профилактическом ремонте и стоимость работ может быть выше.
Если вы только планируете приобретать MJ-555, то я могу вам предложить абсолютно новую, уже полностью (спокойно и не спеша) доработанную радиостанцию. Иногда эти рации заканчиваются у всех ОСНОВНЫХ поставщиков, "РКК" не исключение. Именно по этой причине я вынужден "скупать" рации в интернет магазинах по завышенной цене. Моя стоимость пропорциональна выше закупочной! Ситуация продлится до новой поставки в Россию, о дате и о стоимости обычно ничего не сообщается.

Так-же могу отправить рацию в ваш город по России

Обязательные пункты доработки:

1. Замена штатных разъемов RJ-45 на металлические 8-пиновые микрофонные, при этом кабель дополнительно усиливается и защищается от переломов термоусадкой. Монтаж осуществляется в такой последовательности - супер-клей + нитки + клей момент + термоусадка, после этого вырвать кабель из разъема не реально. Контакты после паки покрываются специальном лаком, для защиты от окисления.

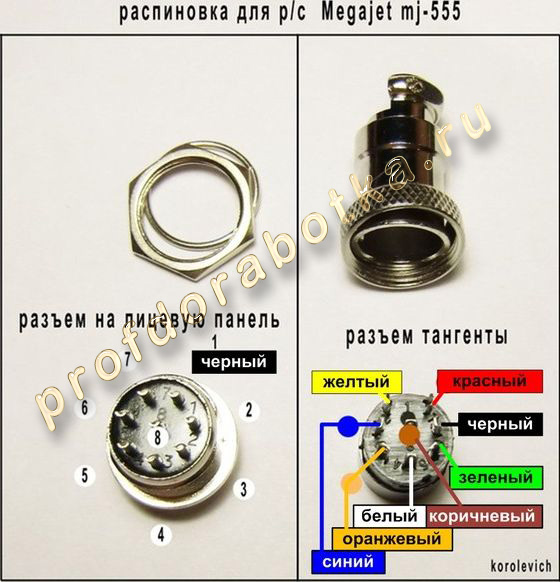

Распайка контактов ВСЕГДА одинаковая !!!

Это делается для того, что бы рации и тангенты были взаимозаменяемые и ремонтопригодные.
Подробное познавательное видео по качественному монтажу разъема, можете посмотреть на странице "Сделай сам".

2. Корректировка порогового шумоподавителя (замена 8 CMD резисторов)
3. Удаление неприятных щелчков при открывании шумоподавителя
4. Корректировка автоматического шумоподавителя (ASQ)
5. Улучшение AM и FM модуляции (добавляются верхние частоты и громкость)
6. Добавление дополнительного фильтра (электролитический конденсатор высокой емкости) от помех по питанию
7. Установка защиты микропроцессора (достаточно частая проблема этой рации - вылет процессора из-за работы с ненастроенной антенной)
8. Устранение самовозбуждения микрофонного тракта (установка конденсатора)
9. Утяжеление тангенты - устанавливается металлическая шайба (если ее нет), после этого увеличивается вес тангенты и ее приятно держать в руках

ДОПОЛНИТЕЛЬНО и ОБЯЗАТЕЛЬНО

- используются только высококачественные радио элементы (CMD резисторы и конденсаторы, высокотемпературные электролитические конденсаторы - Jamicon TK, термоусадка - Radpol - Польша)
- вся пайка производится с помощью паяльной станции Lukey 868
- используем фирменный флюс SynTECH-LFTF (несмываемый) и AMTECH - RMA-223-TF
- вся плата просматривается под микроскопом и по возможности удаляются видимые производственные "ляпы" припоя (их бывает не мало, и это может серьезно повлиять на дальнейшую работу радиостанции)
- пропаиваются все подозрительные контакты (практически в каждой 4-ой рации есть непропай)
- ножки всех микросхем прокрашиваются защитным лаком (в салоне автомобиля может быть достаточно высокая влажность воздуха, и со временем мелкие и частые контакты могут окисляться, найти потом это очень-очень сложно)
- финальная настройка радиостанции производиться как с помощью измерительных приборов, так и на "живом" эфире "при участии" абонентов на разных каналах сетки С и портативной радиостанции Dragon sy101+
