Радиостанция Optim APOLLO I - V3 + доработка
(серийный номер после буквы Е - 16)
Теперь тангента с подсветкой кнопок и регулировкой яркости через меню.
Так же добавился режим ввода частоты вручную, но он практически никогда не пригодится!

Все станции ОТ МЕНЯ, имеют на корпусе гарантийную наклейку -
"гарантия - PROFDORABOTKA"

Беглый осмотр станции из новой партии Е15 (и E16 не исключение) показал вот что:

Стоимость может меняться в зависимости от курса валют.
Производитель (Оптиком) продает эти станции строго по курсу USD.


Стоимость Optim APOLLO I v3 - СТАНДАРТ - без изменений - 5500р !!!

Стоимость Optim APOLLO I v3 - LITE + только улучшение модуляции -6700р !!!

Стоимость Optim APOLLO I v3 - MAX с заменой разъемов + улучшение модуляции
7700р !!!

Доработка вашей станции Optim APOLLO I v2.5 по МАКСимуму - 1500 р

Все остальные доработки смотрите внизу страницы!

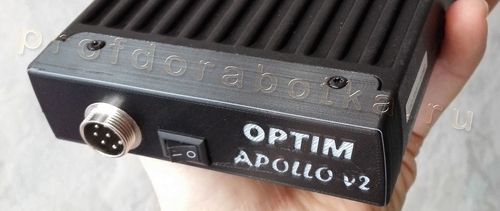

Новая ИНДИВИДУАЛЬНАЯ панель радиостанции Optim APOLLO всех версий

Авторский дизайн Королева Евгения


С марта 2015 года панель изготавливаю на профессиональном 3D принтере "Integral"

Панель стандарт (как на фото) с разъемом и выключателем, без установки - 500 рублей.

Панель стандарт (как на фото) с разъемом, НО без выключателя, без установки - 400 рублей.

Монтаж/установка панели - 250 рублей.

Если вы заказываете панель вместе с доработанной радиостанцией, то сума за установку панели не учитывается.

Изменение нестираемых надписей на панели (ваш номер авто/мобильного, ваше имя, ваш позывной/ник ...) например станцию с нестираемым вашим номером телефона если украдут, то не смогу продать, а если смогут продать, то есть шанс, что покупатель вам позвонит (например :) - 400 рублей.


Инструкция Optim APOLLO I - v2 - скачать


Отличительными особенностями радиостанции Apollo V 3 являются:
1. С 12,2016 подсветка кпопок тангенты + регулировка яркости
2. Возможность выбора частоты вручную (не нужная фишка!)
3. Два режима выходной мощности передатчика.
4. Программирование чувствительности спектрального и порогового
шумоподавителей, незаменимых, при эксплуатации в городе и на
открытой местности.
5. Программирование приоритетных функций клавиш управления.
6. Регулировка чувствительности приёмника радиостанции.
7. Прочный-цельный-алюминиевый корпус, выполняющий функции радиатора охлаждения.
8. Защита от подключения к источнику питания обратной полярности.
7. 4 энергонезависимых канала памяти + сканирование ТОЛЬКО по ним.
9. Функция быстрого выключения громкоговорителя MUTE.
10. Функция быстрого отключения шумоподавителя MON.
11. Дисплей с 3 цветами подсветки (оранжевый, зелёный, жёлтый).
12. Программируемая функция АВТОМАТИЧЕСКОГО включения радиостанции.
13. Электронная защита от высокого и низкого напряжения питания.


Раскрытие / активация скрытых параметров:

После раскрытия активируются функции:
-
работа во всех частотных сетках
- переключения стандартов "Россия / Европа" ("нули / пятёрки")
- 2 режима выходной мощности 4/8 Вт

1) Выключить рацию.
2) Зажать и удерживать кнопку F.
3) С зажатой F кратковременно (без удержания) нажать кнопку включения MUTE/PWR.
4) Появится надпись OPENMODE, после чего все функции будут доступны.


Практически все НЕДОЧЕТЫ в работе станции УБРАНЫ производителем.


Обязательная доработка Optim Apollo I v3

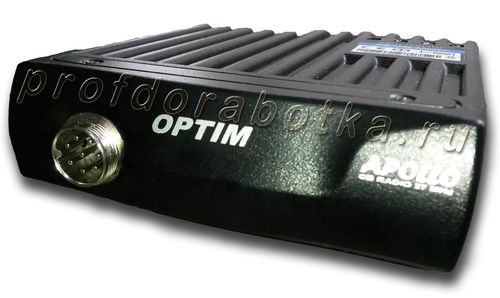

1. Замена разъемов RJ-45 на стальные 8-ми пиновые (качество работы смотрите здесь)
Замена разъема к сожалению так и осталась безумно трудоемкой процедурой:
- разборка базового блока
- снятие монтажной платы (13 винтов !) + отпайка антенного разъема
- фрезеровка посадочного места для нового разъема в пластиковой панели
- установка и крепеж нового разъема
- герметизация образовавшихся щелей черным термоклеем
- сборка базового блока
- замена разъема на штатном кабеле тангенты на стальной
2. Улучшение модуляции
- разборка базового блока
- "отпайка-перепайка-пайка" микроэлементов на плате
- тестирование на живом эфире
- сборка базового блока


Технические характеристики:
Общие:

  • Напряжение питания: 13,8 В постоянного тока
  • Диапазон частот: 26960-27410 кГц
  • Виды модуляции: F3E (ЧМ) и A3E (AM)
  • Габариты: 112*143*30 мм

    Передатчик:
  • Выходная мощность: 7-10 Вт
  • Нестабильность частоты: 0,005%
  • Частотный диапазон: 300 Гц – 3 кГц
  • Нелинейные искажения в тракте передатчика: не более 5%

    Приёмник:
  • Максимальная чувствительность:
  • ЧМ при 10 дБ sinad0,25 мкВ
  • АМ при С/Ш 10 дБ 0,5 мкВ
  • Частотный диапазон: 300 Гц – 3 кГц (АМ,ЧМ)
  • Избирательность по соседнему каналу: 60 дБ
  • Максимальная мощность звуковой частоты: 2 Вт
  • Потребляемый ток: номинальный - 0,3 А и максимальный - 1,3 А
    Комплект поставки.
  • Радиостанция 1 шт.
  • Тангента 1шт.
  • Кронштейн крепления радиостанции 1шт.
  • Кронштейн крепления тангенты (сталь) 1 шт.
  • Набор крепёжных винтов 1 шт.
  • Запасной предохранитель  1 шт.
  • Инструкция по эксплуатации 1 шт.
  • Коробка


Дополнительные доработки


Теперь инверсия и на Apollo V3 !!!

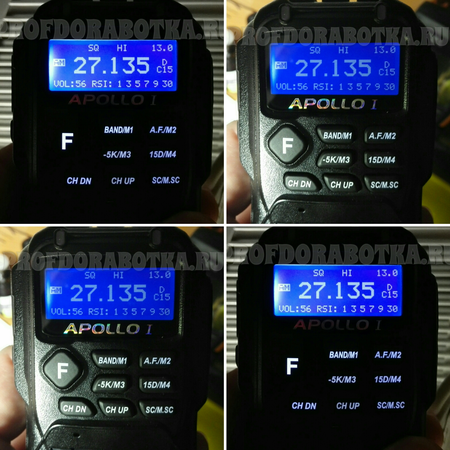

Инверсия экрана - стандарт
Optim Apollo I v3

Темносиний фон и белые символы.
Самый контрастный вариант.

Замена поляризационной пленки + замена 6 светодиодов на белые высокой яркости.

Через меню станции будет доступно изменение яркости и отключение подсветки!!!

По сравнению со 2-й версией тангенты, в этой работы в 2 раза больше, соответсвенно и цена выше.

- 850 р.

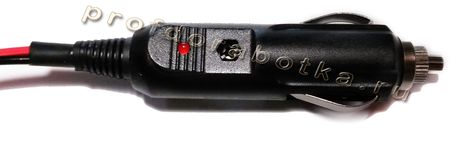

Штекер в прикуриватель
Optim Apollo I v3

На штатный провод питания. Со светодиодным индикатором и предохранителем. Качественная пайка с термоусадкой и защитой цапонлаком.

- 250 р.

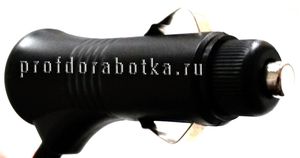

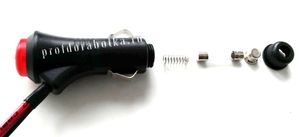

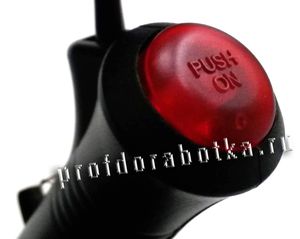

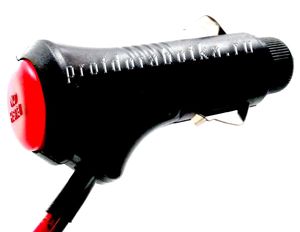

Штекер в прикуриватель с выключателем
*** Новинка ***
Optim Apollo I v3

Штекер на штатный провод питания. С очень удобной кнопкой вкл/выкл, светодиодным индикатором и предохранителем. Качественная пайка с термоусадкой и защитой цапонлаком. Теперь не нужно постоянно вытаскивать штекер из гнезда, достаточно нажать кнопку!

- 300 р.

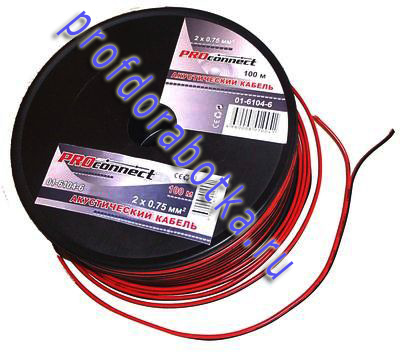

Провод для питания радиостанции



Провод для питания радиостанции Optim Apollo I v2.5

RPOconnect - 2 х 1 мм2

1 м/п провода - 30 р.

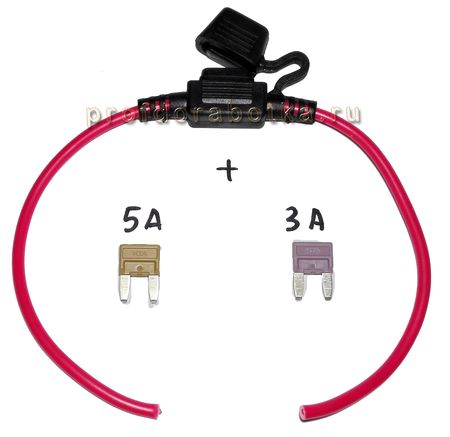

Мини предохранитель на провод питания (герметичный резиновый корпус)

Идеальная замена штатного предохранителя, в котором может периодически пропадать контакт от тряски в автомобиле, так как в нем слабая пружина + он не герметичный и подвержен окислению.
Установка - отрезать штатный предохранитель и установить в то же место новый, выводы заизолировать.

Корпус с проводами
(БЕЗ УСТАНОВКИ) - 100 р.

Мини предохранитель 3А (Германия) - 50 р.

Мини предохранитель 5А (Германия) - 50 р.

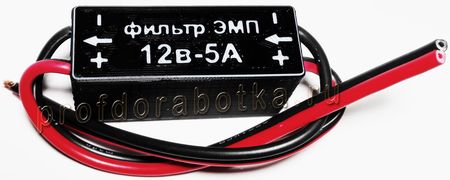

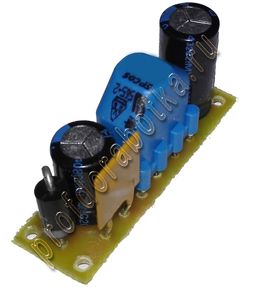

Фильтр питания для радиостанций

Высокоэффективный 2-х канальный фильтр электромеханических помех ЭМП - V2 (с 06.2016)

Авторский дизайн profdorabotka.ru

Фильтр изготовлен по авторской схеме и имеет ряд преимуществ: фильтрация по "+" и по "-", защита от смены полярности, защита от короткого замыкания, нет потерь напряжения, фирменный дроссель на ферритовом кольце EPCOS (Германия), вечный самовосстанавливающийся предохранитель (ток срабатывания 5 А), высокая суммарная емкость конденсаторов - 3200мкФ, установлен высокоэффективный диод Шотки, уникальный корпус напечатанный на 3D принтере с нестираемыми надписями...

Подробности

Цена БЕЗ УСТАНОВКИ - 600 р.

НОВИНКА (июнь 2016)

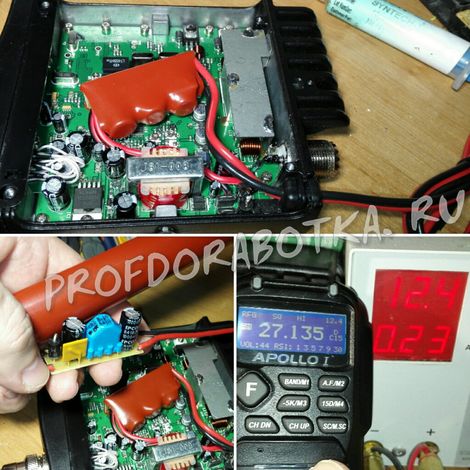

Скрытая установка фильтра ЭМП-V2 внутрь радиостанции Optim Apollo

Преимущества:
- компактность (на проводе питания ничего не болтается)
- отсутствие потерь питающего напряжения (в отличии от штатного варианта защиты с потерями в 0,5-0,6 в и соответственно выходной мощности)
- 100% защита станции от переполюсовки (встроенный самовостанавливающийся предохранитель)
- плата фильтра защищена дорогой толстостенной термоусадкой
- теперь провод питания из чистой меди Российского производства (г. Подольск) сделанный по ГОСТу
Внимание, работа по установке очень кропотливая и трудоемкая, поэтому стоимость соответсвующая!
По умолчанию провод питания будет 1,5 метра, но на заказ можно сделать любую длину.
ФИЛЬТР + скрытый МОНТАЖ
- 900
р.

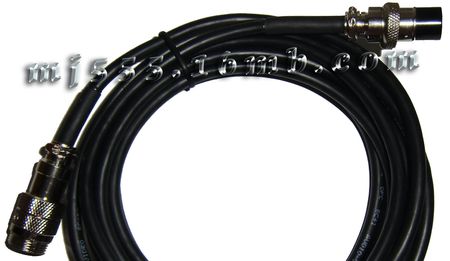

Провод для питания радиостанции

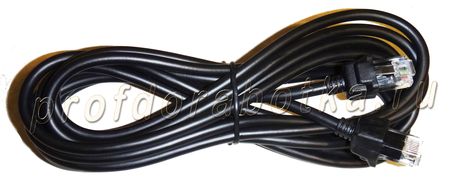

Удлинитель
ДЛЯ НЕ ДОРАБОТАННОЙ СТАНЦИИ Optim Apollo I (V2, V3)
от производителя, спецкабель с разъемами и переходником RJ-45.

Длина 3 метра !!!

ВНИМАНИЕ !
ИСПОЛЬЗОВАТЬ ОБЫКНОВЕННЫЙ ИНТЕРНЕТ УДЛИНИТЕЛЬ производитель строго не рекоммендует + можно сжечь процессор станции, если кабель будет перекрестный!
!!! РАСПРОДАЖА !!!

1 шт. - 300 р.

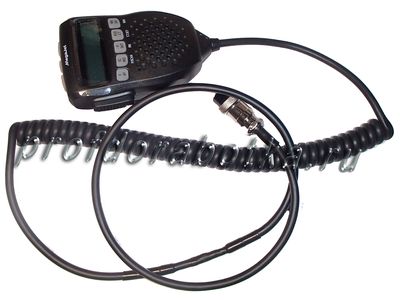

Удлинение тангенты

Наращивание кабеля тангенты
Optim Apollo I v3

СПЕЦ КАБЕЛЬ ОТ ПРОИЗВОДИТЕЛЯ
максимальная длина 4 метра

Если вам немного не хватает длины витого кабеля тангенты (штатный в сжатом состоянии 60 см, и растягивается до 1 - 1,5 метра, но при этом будет сильное натяжение) например от 0,3 до 1 метра, то нет необходимости заказывать короткий удлинитель. Предлагаю нарастить небольшой отрезок кабеля. Спайка как всегда с высокой надежностью. Каждый проводок будет в термоусадке, и сверху еще 2 термоусадки для надежности.

1 п/метра кабеля - 150 р.

пайка - 300 р.

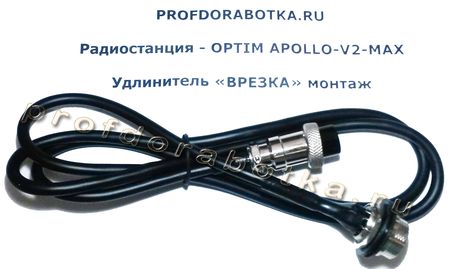

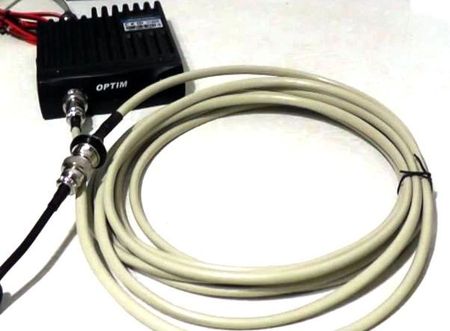

Удлинитель тангенты для скрытого монтажа (ВРЕЗКА)
для Optim Apollo I - v3 - МАХ !!!

ВРЕМЕННО ЭТОТ УДЛИНИЕЛЬ БУДУ ДЕЛАТЬ ИЗ СПЕЦКАБЕЛЯ СЕРОГО ЦВЕТА !!!

ОБЯЗАТЕЛЬНО ПОСМОТРИТЕ ВИДЕО (на youtube.com)
Видео
(на сайте)

1 п/метр кабеля - 150 р.

разъемы+шайбы+пайка - 500 р.


Удлинитель тангенты для скрытого монтажа (ВРЕЗКА)
для Optim Apollo I - v3 - МАХ !!!

Длина от 5 до 7 метров!!!

После долгих тестов с разными проводами, был подобран идеальный кабель для отличной работы в качестве удлинителя р/с Optim Apollo

ОБЯЗАТЕЛЬНО ПОСМОТРИТЕ ВИДЕО (на youtube.com)
Видео
(на сайте)

1 п/метр кабеля - 100 р.

пайка+разъемы+шайбы - 500 р.

Новинка май 2016 !

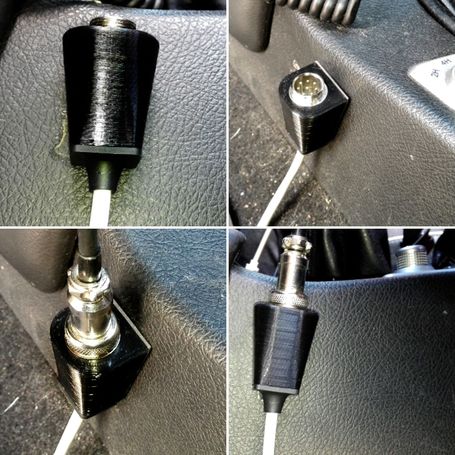

Корпус для разъема "ВРЕЗКА"

Версия 2

Авторская модель!

Улучшенная версия корпуса:
- изменена геометрия (небольшой наклон разъема от плоскости)
- установлен съемный резиновый уплотнитель (защита от пыли + гибкая фиксация кабеля)
Фирменный 2-х сторонний скотч "3M" уже будет наклеен.

Корпус ВРЕЗКА-2 + монтаж разъема
- 300 р.

Корпус ВРЕЗКА-2 без разъема - 200 р.

Новинка июнь 2016 !

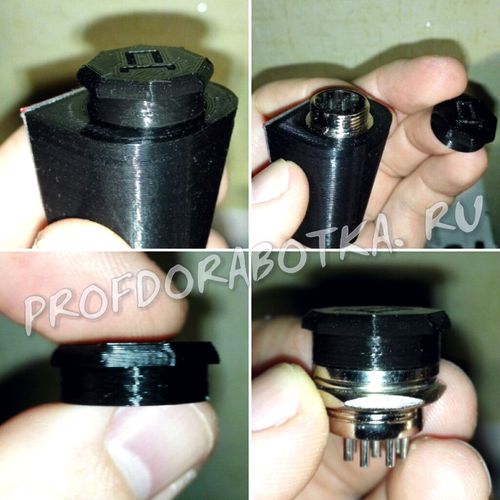

Крышка для стального
разъема ВРЕЗКА

Авторский дизайн Королева Евгения!

По мноооогочисленным просьбам моих клиентов, представляю КРЫШКУ для разъема типа ВРЕЗКА. Пользователи станций с удлинителем ВРЕЗКА часто спрашивали про колпачок или крышку которой можно закрыть разъем от пыли и грязи когда тангента убрана. И вот после тестирования нескольких вариантов была разработана финальная модель крышки. Крышка БЕЗ резьбы, но одевается с небольшим усилием (завист от резьбы разъема). Для снятия предусмотрены выступающие грани/зацепы.
На лицевой стороне крышки логотип сайта ПрофДоработка (буква П и Д).
На заказ любой цвета пластика.
По умолчанию цвет черный !!!

Крышка 1 шт - 75 р.

Крышка 2 шт - 100 р.

Удлинитель тангенты
Для Optim Apollo I - v3 -
МАХ !!!

Если вы не хотите монтировать удлинитель типа врезка, то выбирайте этот тип удлинителя.

пайка именно такая !!!

Провод для питания радиостанции

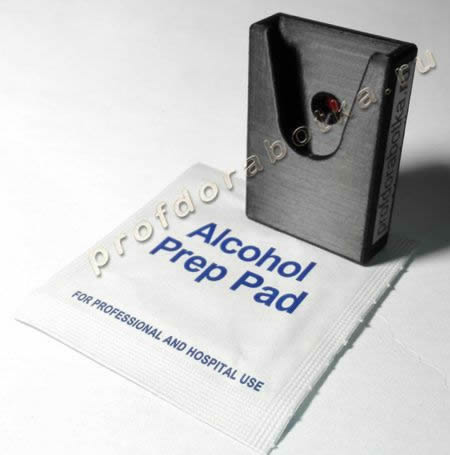

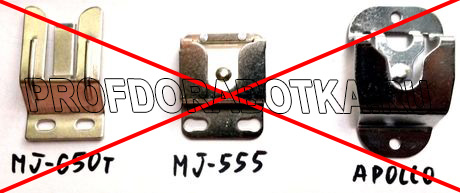

Клипса - держатель тангенты

Авторская 3D модель держателя для тангенты. Изготовлена из пластика, клеется на профессиональный 2-х стронний скотч марки 3M (уже наклеен на клипсу), и при необходимости имеет отверстие для крепления на маленький саморез. В отличии от ВСЕХ штатных держателей НИКАК не портит салон вашего автомобиля. В комплекте с клипсой спиртовая салфетка для обезжиривания поверхности перед наклейкой.

Внимание - не допускается попадание ПРЯМЫХ солнечных лучей и НАГРЕВ БОЛЕЕ 90 градусов!!!

1 шт. - 250 р.
По умолчанию цвет черный, НО могу сделать на заказ любой цвет!



Королёк - v3

Брелок - разблокиратор замка потребительской тележки :)

Авторский дизайн Королёва Евгения

С октября 2015 года представляю НОВЫЙ улучшенный вариант брелока Королёк-V3

Применяется вместо 10 рублевой монеты для открытия блокировочного замка тележки в любом супер маркете. Очень легкий (1 гр) и прочный брелок из пластика PLA. Можно повесить на ключи от автомобиля или от квартиры и он всегда будет у вас под рукой.
Печатается на профессиональном 3D принтере "INTEGRAL"

На новый сайт

Любой цвет на выбор:
- бронза
- светящийся
- серебристый
- черный
- серый
- зеленый
- прозрачный
- синий
- розовый
- желтый


Запчасти для ремонта

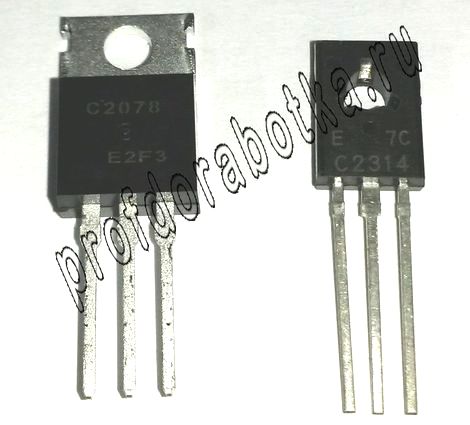

Транзисторы выходного каскада
Optim Apollo I v (1-2-2.5-3)


100% ГАРАНТИЯ РАБОТОСПОСОБНОСТИ !

2SC2078 - 300 р.

2SC2314 - 200 р.

Работа по замене каждого- 250 р.

скачать datasheet 2SC2078 - pdf

скачать datasheet 2SC2314 - pdf

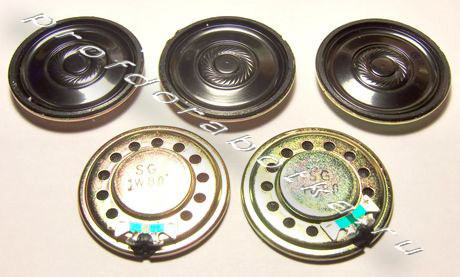

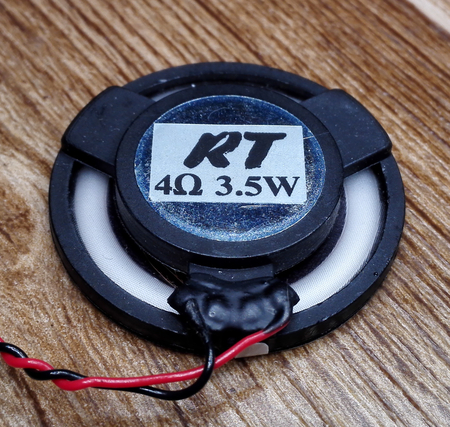

Динамик (запасной)

Для тангенты р/с Optim Apollo I v3

Динамик без установки - 350 р.

Работа по замене - 150 р.

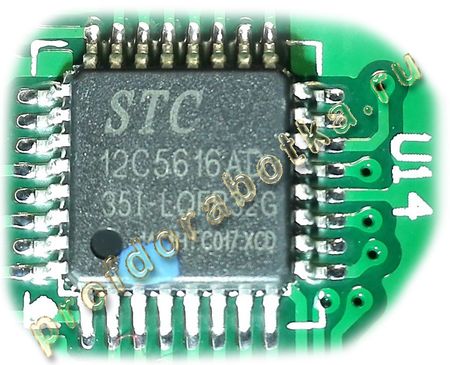

Микроконтроллер базового блока радиостанции Optim Apollo I

U14 - STC12C5616AD

ПРОШИТЫЙ !!!

Цена БЕЗ установки - 550 р

Работа по замене - 400 р.

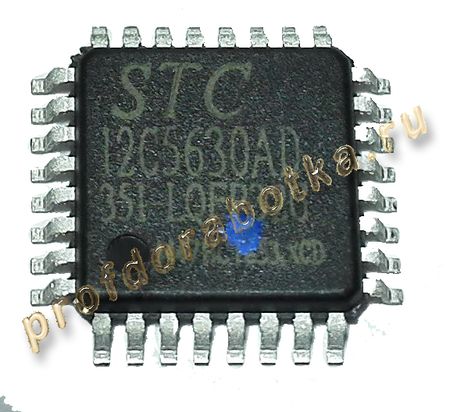

Микроконтроллер тангенты радиостанции Optim Apollo I v2

U802 - STC12C5630AD

ПРОШИТЫЙ !!!

Цена БЕЗ установки - 650 р.

Работа по замене - 300 р.

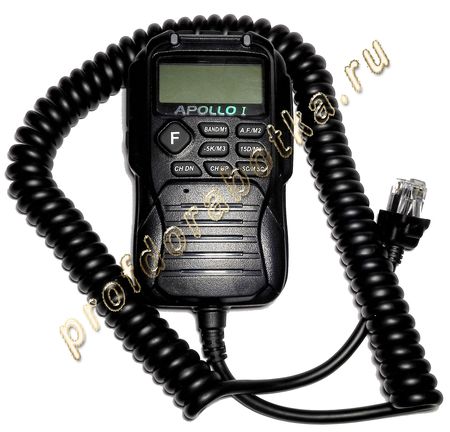

Тангента радиостанции
Optim Apollo I V3 !!!!!

Версия прошивки 3

1 шт. - 3300 р.

-----------------------------------

Тангента V3 с распаянным стальным разъемом для станции доработанной мной
1 шт. - 3500 р.


Тангента радиостанции
Optim Apollo I v2.5

Версия прошивки 2,5 !

1 шт. - 2600 р.

Работа по замене - 150 р.

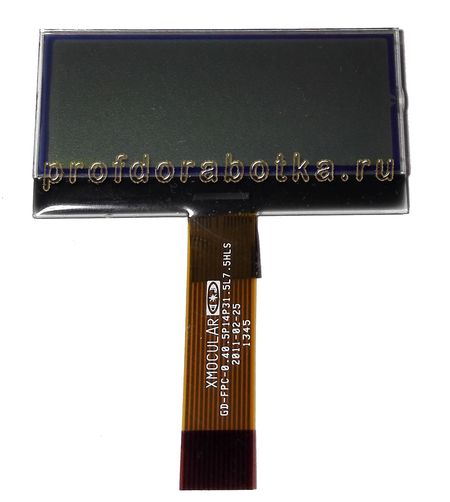

ЖК экран для тангенты радиостанции
Optim Apollo I v2.5-3

1 шт. - 650 р.

Работа по замене - 250 р.


Держатель для газового баллончика (35мм)

для автомобиля, квартиры, офиса...

Авторский дизайн Королева Евгения Аналогов пока не существует !

Держатель разрабатывался по просьбе автолюбителей. Тестирование уже прошло на отлично.
К проекту было несколько требований: надежность, быстрота и удобство снятия и установки баллончика (сделан определенный угол наклона, что бы проходил палец для надежного зацепа), минимальные размеры... Изготовление возможно разных цветов, основные цвета - серебристый, черный, бежевый.
Как правило, поверхность пластиковых элементов салона автомобиля имеет достаточно большой слой разных полиролей и смыть их очень сложно, поэтому не спасает даже усиленный скотч 3M, приходится или менять место установки или крепить на 2 маленьких самореза.
Возможно проектирование и изготовление других держателей на заказ.

Цена - 400 р.

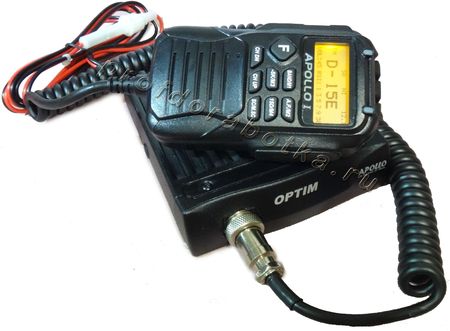

Все ниже относиться только к радиостанции Optim APOLLO I - v2 - 2014

С середины октября 2014 года, компания Оптимком привезла модифицированную версию радиостанции Optim APOLLO I - v2 - 2014. Изменений не мало и все в лучшую сторону. Практически все изменения выполнены согласно единогласным мнениям на крупных СиБи форумах. Это один из редких случаев, когда производитель прислушивается к пользователям и оперативно вносит серьезные изменения в работу радиостанции. Подробное описание Оптим Аполло v2 можете посмотреть на видеоролике Дениса:

Инструкция Optim APOLLO I - v2

Отличительными особенностями радиостанции являются:
1. Два режима выходной мощности передатчика.
2. Программирование чувствительности спектрального и порогового
шумоподавителей, незаменимых, при эксплуатации в городе и на
открытой местности.
3. Программирование приоритетных функций клавиш управления.
4. Регулировка чувствительности приёмника радиостанции.
5. Прочный-цельный-алюминиевый корпус, выполняющий функции радиатора охлаждения.
6. Защита от подключения к источнику питания обратной полярности.
7. 4 энергонезависимых канала памяти + сканирование ТОЛЬКО по ним.
8. Функция быстрого выключения громкоговорителя MUTE.
9. Функция быстрого отключения шумоподавителя MON.
10. Дисплей с 3 цветами подсветки (оранжевый, зелёный, жёлтый).
11. Многофункциональное меню для настройки различных
параметров.
12. Программируемая функция АВТОМАТИЧЕСКОГО включения радиостанции.
13. Электронная защита от высокого и низкого напряжения питания.
14...


Раскрытие / активация скрытых параметров:

После раскрытия активируются функции:
-
работа во всех частотных сетках
- переключения стандартов "Россия / Европа" ("нули / пятёрки")
- 2 режима выходной мощности 4/8 Вт

1) Выключить рацию.
2) Зажать и удерживать кнопку F.
3) С зажатой F кратковременно (без удержания) нажать кнопку включения MUTE/PWR.
4) Появится надпись OPENMODE, после чего все функции будут доступны.


Ну и без небольших минусов к сожалению ПОКА никуда:
1. И снова RJ-45 !!! Будем менять....
2. Динамик так и остался 1 Вт. При необходимости можно приобрести внешний динамик.
3. Модуляция все таки "глуховатая". Желательно подкорректировать.
4. Незначительные неудобства меню. Привыкнуть можно :)
5. Отсутствие подсветки кнопок (в темноте не реально пользоваться меню)
6. Без настроек не совсем адекватный шумоподавитель (зависит от антенны):

Лечение взято с переписки с сайта http://radiochief.ru:
Валентин: Добрый день. Тоже приобрел себе такую модель 2ой ревизии.
К сожалению с шумодавом действительно постоянный напряг. Езжу все время на авто10 и практически в 2х случаях из 3х нужно нажать какую-либо кнопку чтобы шум после приема входного сигнала исчез. Пока решения не нашел.Не совсем понял выражение lesha71 «ASQ в районе 5-8 и при этом в меню включаю ослабление сигнала 6-12-18″ но вариант с автошумодавом макс10 у меня не проходит (возможно из-за антенны оптим (2001турбо).
В остальном очень нравиться: маленький блок, все на тангенте, качество приема и передачи (ну кроме шумодава). Работа автошумодава. Имеется помеха на 3-4 бала по шкале станции. ASQ ставлю 2-7, после приема входного сигнала шумодав не закрывается и слышен шум эфира и помехи. СТоит перейти +- канал шумодав сразу закрывается, до следующего входного сигнала.

Денис: Ну елки палки, ребята, пользуйтесь аттенюатором, с ним все работает хорошо. Ставим 6-12dB и все получается. Я же в видео об этом говорил. Если не помогает, то надо искать причину помех, она явно не в эфире. У меня даже на базе все отрабатывает хорошо, а на базе сила сигнала в разы выше чем в автомобиле.
Валентин: Блин, Денис, разобрался — спасибо! В видео Вы рекомендовали ее использовать на базе, поэтому пропустил между ушей. Еще раз спасибо за помощь. Удачи.



ВЫБИРАЙТЕ СЕБЕ РАДИОСТАНЦИЮ ОБДУМАННО


ЗАДАТЬ ВОПРОС





Дизайн, вэб дизайн и все авторские права на фото и видео материалы этого сайта принадлежат Королеву Евгению (если не указан другой источник). Любые несогласованные действия по контенту данного сайта будут расцениваться как нарушение УКРФ - "Статья 146 - Нарушение авторских и смежных прав" и будут преследоваться по закону.

Яндекс.Метрика
